Le rôle du jeu de direction et son emplacement sur un vélo

Le jeu de direction est un élément clé dans la conception d’un vélo. Situé à l’avant de celui-ci, au sein de la douille de direction, il assure la liaison entre le guidon et la fourche. Sa fonction principale est de permettre au guidon de pivoter librement, en assurant une fluidité maximale.

Comment choisir votre jeu de direction

Pour choisir correctement votre jeu de direction, il est essentiel de prendre en compte la compatibilité avec votre cadre et votre fourche, car ces deux éléments doivent pouvoir s’assembler parfaitement. Il est d’abord indispensable de connaître le standard de votre pivot de fourche, qui est généralement de 1 »- 1/8 (ou conique) ou de 1,5 ». Notez cependant qu’il existe des standards moins courants, tels que le pivot complet de 1,5 » ou l’Overdrive de chez Giant, dont la partie supérieure est un peu plus large. Ces informations vous aideront à déterminer la taille du cône inférieur de votre jeu de direction.

Il est ensuite nécessaire de connaître le standard de la douille de direction de votre cadre. Les chiffres mentionnés dans la référence de votre cadre correspondent au diamètre en millimètres de chaque portée de jeu de direction. Par exemple, un cadre dont la référence de direction est ZS44/ZS56 a une portée supérieure de 44 mm et une portée inférieure de 56 mm. Ainsi, pour ce type de cadre, il faut installer un jeu de direction avec une coupelle de 44 mm en haut et 56 mm en bas. C’est d’ailleurs le montage le plus courant pour un vélo d’enduro ou de descente.

Les différents standards de jeu de direction

Cependant, le choix d’un jeu de direction n’est pas aussi simple qu’il y paraît. En effet, il existe trois standards de jeu de direction : interne, semi-intégré et externe.

Le jeu de direction interne est conçu avec des roulements qui sont placés directement dans le cadre, dont les portées sont coniques pour accueillir les roulements (par exemple, référencé IS42/IS52). Il est important de faire correspondre correctement les diamètres ainsi que les angles des portées de roulement avec ceux du cadre, qui sont généralement de 36° ou 45°.

Les jeux de direction semi-intégrés et externes sont assez similaires. Tous les deux disposent de coupelles qui sont montées en force dans le cadre pour loger les roulements. La différence réside dans le fait qu’un jeu de direction semi-intégré possède des coupelles entièrement logées dans le cadre, rien n’est visible de l’extérieur. Tandis que pour un jeu de direction externe, les coupelles dépassent à l’extérieur du cadre.

Pour comprendre quels jeux de direction correspondent à quels types de douilles de direction, il est d’abord nécessaire de déchiffrer les lettres de la référence, qui identifient le standard de votre jeu de direction : IS pour interne, ZS pour semi-intégré ou EC pour externe. Les chiffres qui suivent indiquent le diamètre des portées de votre cadre, comme nous l’avons expliqué précédemment.

Exemples de jeux de direction

– Jeu de direction semi-intégré Cane Creek, référencé ZS.
– Jeu de direction intégré Hope, référencé IS.

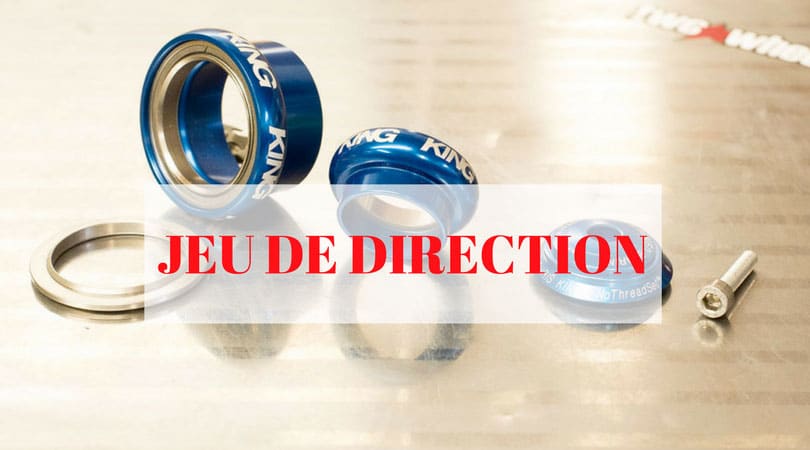

– Jeu de direction Chris King externe, référencé EC.
